iPad в системах Умный дом: обзор док-станций

На iPad устанавливается мобильный интерфейс системы «Умный дом», устройство связывается с локальной сетью по IP-протоколу и взаимодействует с оборудованием точно так же, как и при удаленном управлении. Крепление к стене обеспечивается докстанциями (от англ. Docking station — стыковочная станция). Докстанция, как правило, имеет монтажную коробку с блоком питания для скрытой инсталляции, а также внешнюю рамку, в которую устанавливается планшет. Иногда вместо настенной рамки используется чехол. Он надевается на устройство и «стыкуется» с базовой станцией.

Идея док- станции в том, чтобы спрятать зарядный блок, оставив на виду красивое обрамление; обеспечить доступ ко всем клавишам и слотам.

Преимущества использования комплекта:

• Цена. iPad + крепление, как правило даже с учетом стоимости программного обеспечения оказывается дешевле, чем сенсорная панель «Умного дома».
• Дизайн. Настенные станции незаметны (есть даже модели «под покраску»). Широкий выбор рамок разных форм и расцветок, из пластика или металла.
• Удобство установки. Планшет легко монтируется в докстанцию, при необходимости его можно заменить.
• Мобильность. Некоторые модели позволяют легко снимать iPad со стены, и также легко ставить его на место, таким образом комбинируя возможности панели и пульта.

iPort

Американская компания iPort с 2004 года выпускает продукты, интегрирующие гаджеты Apple в умный дом. Всего её инженеры разработали три докстанции. О них дальше и пойдёт речь. С 2010 года в продажу поступило кремление Control Mount. Оно стационарно и ближе всего по концепции к панелям управления марок ABB, Gira, Merten или Jung. Следующая модель - Surface Mount – также стационарна, однако в настенную монтажную коробку прячется только блок питания. Он соединяется тонким кабелем с рамкой наружной установки, в которой закрепляется iPad. Это дает возможность установить устройство даже на поверхности, в которых нельзя делать отверстия: например, на стеклянную дверь, кирпич или обшивку деревом. И, наконец, самая новая модель - Launch Port - лучше остальных использует мобильные возможности iPad, с ним пользователь может с легкостью снимать планшет и возвращать его на место.

Control Mount

С Control Mount установка происходит прямо в стену. Планшет прикрепляется к внешней рамке, которая затем встраивается в монтажную коробку. Установленное таким образом, устройство выступает всего на 4 мм. Внешняя часть Control Mount выглядит достаточно просто и по дизайну уступает другим моделям, однако это не случайно: она предназначена для покраски. Это свойство делает ее очень интересным решением и позволяет органично встраивать в интерьер умного дома. Клавиша блокировки выведена на рамку.

Сложная система установки и крепления обеспечивает высокий уровень безопасности при использовании докстанции в общественных зданиях и коммерческом секторе.

Surface Mount

В отличие от предшественника Surface Mount закрепляется поверх стены. Рамка держится на четырёх винтах, сделана из качественно обработанного алюминия и снабжена замком безопасности, не дающим быстро освободить планшет. В стену встраивается небольшой зарядный блок, питающийся от Ethernet-кабеля или от источника напряжения 24В. iPort предоставляет выбор из трёх цветов: чёрного, белого или серебристого. На торцах располагаются клавиша блокировки и выходы для динамиков и микрофона: все функции iPad доступны.

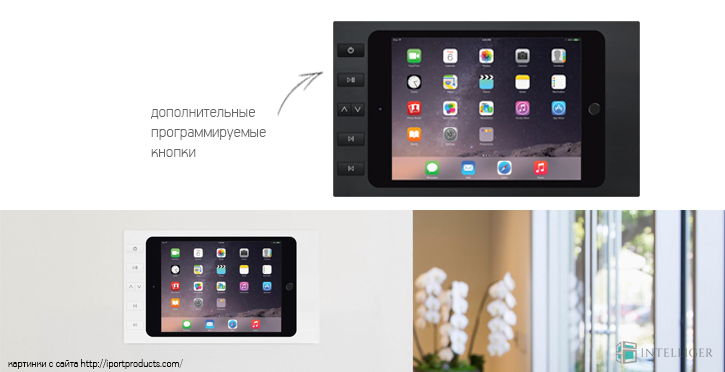

Также существует версия с 6-ю или 10-ю дополнительными программируемыми кнопками на самой рамке (не сенсорными). Они дают мгновенный доступ к важным функциям, а также их можно нажимать руками в перчатках – удобная мелочь, если iPad установлен в холле «Умного дома». Surface Mount отличается от предшественника ещё и тем, что закрепляется на любой плоскости: на кирпичной кладке, деревянной облицовке, металле и даже стекле.

Launch Port

Launch Port состоит из трех отдельных частей:

• жесткого чехла (Sleeve) надёжно защищающего от удара при падении;
• настольной базовой станции (BaseStation), на которой можно размещать и заряжать устройство;
• настенного крепления (WallStation) также с функцией подзарядки.

Как в умном доме работает Launch Port? Чехол надевается на планшет и фиксируется на нужной поверхности с помощью магнита. Под магнитным креплением - индукционное зарядное устройство. Благодаря простому монтажу и вращающемуся магниту планшет легко закрепляется в нужном положении – им можно оперировать и в альбомной, и в портретной ориентации. При необходимости iPad демонтируется и используется как с обычным чехлом. Площадь основания минимальна (12 х 12 см), а при установке в стену из гипсокартона толщиной 0,5 дюйма, корпус станции будет выступать всего на полтора сантиметра. Чехол изготовлен из твердого приятного на ощупь пластика, не скользящего в руке, что предотвращает падение. Весь комплект выпускается в белом и черном исполнении. Так же, как и для Surface Mount, доступна версия с программируемыми кнопками.

Basalte Eve

Конкуренцию iPort составляет бельгийская компания Basalte. Eve – это крепление для iPad и iPod Touch, прекрасно дополняющее их благодаря своему превосходному дизайну. Подтверждением тому служат награды известных премий - Red Dot (2016), IF design award (2013), Good Design.
Бельгийский производитель предлагает докстанцию с тонкой, исключительно точно обработанной рамкой из металла. Варианты исполнения - алюминий, матовый черный и атласный белый. Eve выполнена в одном стиле с гаджетами Apple. Она подчеркивает их лаконичный и чистый дизайн, являет собой их продолжение.

Все провода спрятаны, микрофон остается открытым. Для общественных зданий выпускается модель с защитой. Для её разблокировки требуется специальное приспособление. Eve крепится к стене двумя винтами. Снабжается дополнительно зарядным устройством-шайбой, которое прячется за корпусом в монтажной коробке, встраиваемой в стену. Она совместима со многими моделями IPad: Air 1 и 2, mini от 1 до 4, Pro, - и даже с iPod Touch 5 и 6.

Каждая из рассмотренных докстанций может стать верным решением для использования в Умном доме. С точки зрения функциональных возможностей, варианты одинаковы – роль играет используемое ПО. При выборе необходимо учитывать особенности использования и установки.

Безопасность. Если панель устанавливается в общественном здании или там, где находятся посторонние люди, не рассматривайте вариант со съемным чехлом.

Монтаж. Если предпочтительна установка «заподлицо» с покраской рамки, тогда вариант один – Control Mount. Если устанавливать планируется к проблемной поверхности – рассмотрите вариант Surface Mount.

Мобильность. Если Вы хотите использовать планшет как пульт, переносить его или ставить на стол, ваш выбор - Launch Port с удобным магнитным чехлом.

Дизайн. Если панель устанавливается стационарно, и для Вас важен стиль – Eve от Basalte Вас очарует.

Надеемся, обзор оказался полезным! Также Вам может быть интересна статья, посвященная сенсорным панелям, в которой рассматриваются их особенности, функционал и место в ряде элементов Умного дома.
